LED顯示技術變革浪潮中，專利布局已成為衡量企業創新硬實力的核心標尺。對于深耕先進LED顯示領域的企業而言，構建前瞻性專利體系不僅是技術壁壘的基石，更是穿越行業周期、實現可持續增長的關鍵引擎。
今年6月，希達電子再度榮獲“中國LED行業知識產權50強”殊榮。這并非偶然——自2020年起，希達電子已連續多年登榜，而如此高頻、持續地獲得權威認可，在整個LED顯示行業亦屬罕見。
作為專業音視頻行業權威媒體，DAV數字音視工程網對此深感好奇：這家以“ALL in COB”戰略著稱的企業，究竟如何通過專利布局實現從技術突破到產業引領的跨越？
戰略先手：以倒裝COB為核心的專利集群構建
追根溯源，希達電子的技術領先地位，源于其對COB技術路線長達二十余年的專注與堅守。在行業早期普遍追隨SMD路徑的早期，希達電子就依托中科院長春光機所的深厚科研底蘊，毅然選擇了更具前瞻性與技術挑戰的集成封裝方向。
這種“All in COB”的戰略定力，使其成功規避了當時愈演愈烈的同質化競爭，開辟出一條以核心技術驅動成長的差異化發展路徑。而將這一戰略遠見固化為行業壁壘的關鍵，則在于其圍繞倒裝COB技術構建的系統性、全鏈條專利布局。
過去，傳統正裝LED結構固有的金屬遷移、虛焊及長期可靠性瓶頸，一直制約著顯示技術向更高密度與更優性能發展。為此，希達電子于2013年啟動“晶圓倒置式集成LED顯示封裝模塊”的專項攻關，并于2017年獲得發明專利授權。
該技術通過采用芯片倒置結構與無引線封裝方案，從物理原理上消除引線鍵合帶來的失效風險，進一步簡化封裝工藝流程，更在基底層面實現散熱與可靠性的同步躍升。在當時，此項專利還曾榮獲2020年度中國專利優秀獎，也標志著國產COB技術完成了從技術跟隨到行業標準定義的關鍵跨越。
此后，以該核心專利為基石，希達電子迅速構建起一個貫穿技術鏈與價值鏈的多維度專利矩陣：顯示效果優化方面，“像素排布結構與虛擬像素復用”等專利，通過算法與硬件的協同設計，可有效解決特殊排列導致的色彩不均與邊緣鋸齒問題，在既定物理分辨率下顯著提升圖像的視覺解析力。產品形態創新維度，圍繞“柔性梯形板及球形屏”的專利布局，則攻克了平面模塊拼接曲面時產生的物理縫隙、亮度斷層及幾何失真等長期難題，可為沉浸式與創意顯示提供可靠的底層支撐。量產與品控環節，“倒裝COB全彩單元側邊涂層及涂覆工裝”等專利，更是通過對微觀工藝的精密切控，極大消除模塊拼縫處的亮度與色度差異，以此保障大規模顯示屏的視覺一致性.....
這些專利并非孤立存在，而是以倒裝COB技術為核心，圍繞材料、工藝、結構、驅動、校正等維度系統展開，形成一張覆蓋從芯片封裝、模組制造到系統集成全產業鏈的嚴密知識產權網絡。
據DAV數字音視工程網了解，希達電子目前已累計獲得專利四百余項，全面覆蓋光學設計、驅動控制、散熱管理等關鍵技術領域。這一完備的布局，也使其成為國內唯一掌握COB顯示全鏈條核心專利的企業，構建起強大的垂直整合能力與產業定義權。
技術深度：從實驗室到產業的跨越式創新
專利的價值最終需要通過產品落地來兌現。
希達電子的專利布局始終與產品開發深度綁定，驅動其技術持續跨越，并以此形成“研發一代、銷售一代、儲備一代”的良性循環。
這一體系的效能，在其承擔的國家級科研項目中得到充分驗證。由希達電子牽頭完成的“十三五”國家重點研發計劃“超高密度小間距LED顯示關鍵技術開發與應用示范”項目，系統突破了倒裝LED集成封裝的全套技術與工藝，成功實現核心材料與器件的國產化量產。項目標志性成果“Mini-LED直顯超高清4K電視”不僅入選國家“十三五”科技創新成就展，更完成了從實驗室原型到成熟商品的產業化蛻變。

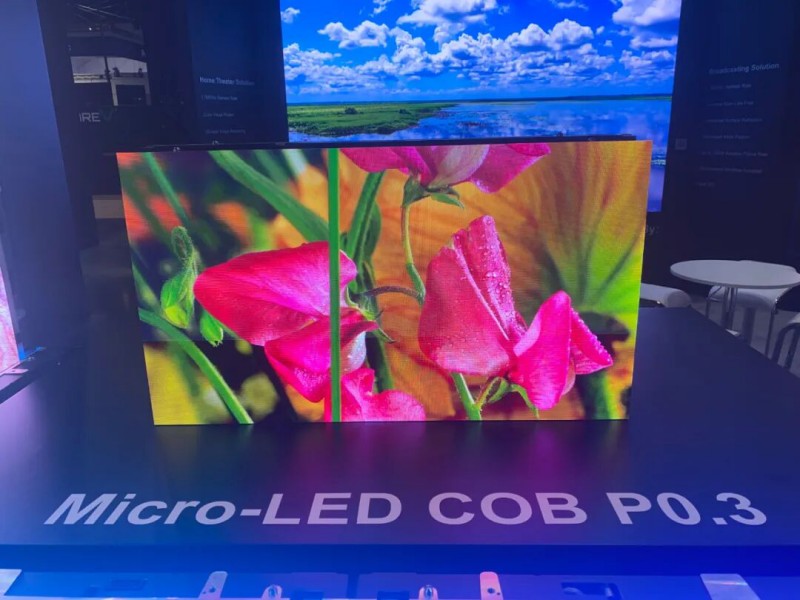

此后，基于堅實的技術基底，希達電子的產品化進程不斷引領行業。自2018年推出業界首臺倒裝COB顯示產品以來，其公司持續刷新微間距顯示的技術極限：從全球首臺P0.4mm 2K可拼接超高清顯示器，到近期發布的P0.3mm玻璃基Micro LED顯示器，希達電子始終在定義并推動微間距顯示技術的邊界向前拓展。
與此同時，希達電子的技術體系也在持續深化。其產品搭載的中科院極致黑UBP技術，系統性解決了傳統啞光面涂層均勻性難題，成功實現白畫面下各視角色彩一致、黑畫面下墨色純粹無反光的極致視覺效果。
而針對行業長期面臨的散熱與能耗挑戰，希達電子自主研發的低功耗冷屏技術更是從驅動架構源頭重構能效，使屏體表面溫度穩定低于人體體溫，綜合能效提升近50%，不僅從根本上提升了產品可靠性與壽命，也精準契合全球綠色趨勢，成為其在歐美、日本等高端市場的主打優勢。
這一系列從技術到產品的成功轉化，清晰印證了希達電子“專利布局服務產業需求”的核心邏輯：以前瞻性研發構建系統性專利壁壘，以底層創新直擊行業痛點，最終通過成熟產品實現市場價值閉環。
開拓市場：以MIP技術錨定Micro LED時代話語權
值得注意的是，在顯示技術邁向Micro LED的關鍵迭代期，希達電子的戰略視野已突破COB單一技術路線的局限。其公司運營總監姬鳳強在近期行業會議上明確表示：“希達的未來絕非止步于COB。”MIP將成為其技術路線的一次重要戰略延伸。
一直以來，希達電子都將MIP技術視為其在Micro LED領域的自然演進。姬鳳強曾指出，芯片級MIP在工藝路徑上與COB高度一致，是更具產業化前景的方向。這使得其公司能夠將深耕COB領域所積累的倒裝封裝、高精度集成等核心技術優勢，高效遷移至MIP技術體系。
事實也確實如此。2025年，希達電子成功推出首款MiP Micro LED產品—MicroLED MIP P0.7單箱顯示器，并在2025年美國InfoComm展上順利亮相。這一深思熟慮的戰略進階，也預示著希達旨在利用在COB領域積淀的“內力”，通過MIP路線攻克Micro LED的產業化難題，構建從“COB技術根基”到“MIP市場利器”的完整閉環，從而在下一代技術競爭中贏得更廣闊的主導權。
從倒裝COB到MiP Micro LED，希達電視創新路徑始終遵循“洞察需求、技術突破、專利保護、價值兌現”的閉環邏輯。而背后，覆蓋全鏈條的自主知識產權體系正是支撐這一戰略的基石—400余件有效專利與百余件軟件著作權，構筑出從底層工藝到終端應用的核心技術矩陣。
這也最終驗證了希達的核心準則：真正的創新在于以技術突破解決客戶痛點，并以嚴密的專利網絡確保創新價值在市場中充分實現，從而完成從行業跟隨者到標準定義者的關鍵蛻變。
DAV結語：
希達電子多次入選“中國LED行業知識產權50強”的背后，是一家技術型企業對研發的長期堅守、對技術路線的戰略定力，以及將知識產權與產業發展深度融合的體系化能力。
在全球科技競爭日益激烈的今天，希達電子以專利為盾、以創新為矛的實踐，為其自身構筑了寬闊的護城河；在通往“全球COB微小間距顯示領域創領者”的道路上，希達電子憑借其扎實的研發實力和清晰的專利戰略，也為中國LED顯示產業從“跟跑”、“并跑”到“領跑”的跨越，提供了一個極具參考價值的范本。
